Quick-Shift

Sichere und schnelle Auswahl der abzusaugenden Maschine.

Eine Drehung und die Luft wird dort abgesaugt, wo du es haben willst!

Keine weiteren Betätigungen anderer Absperrschieber.  Einfach Maschine anwählen und los starten!



Never-Jam

Wer kennt das nicht:  Kurz vor dem Start erst mal wieder Späne popeln, weil der Schieber wieder klemmt

Das ist jetzt vorbei. Mein Versprechen!

Keine Schmutzansammlung von Staub und Späne, die zu lästiger Verklemmung führt

Es gibt einfach keine Ecken , in denen sich Späne oder Staub an bewegten Teilen absetzen kann!

Das Design bedingt, dass der Luftstrom die Späne erst gar nicht in den Drehspalt lässt und jede

Schaltbewegung befreit das Rotor-Blast-Gate automatisch.

Das gilt für Holz und Metall.



Platzsparend und flexibel einsetzbar

Besonders beim Bau von Fräs- und Sägetischen, sowie von Arbeitsplätzen mit mehreren Maschinen.



Sparschwein

Falls automatisiert betrieben, benötigt man nur einen Aktuator für mehrere Maschinen!

Im professionellen Bereich kann dies zu einer erheblichen Einsparung bei der Neuplanung von

Absaugsystemen führen!



Rotor-Lock

Die integrierte Rasterung ermöglicht eine intuitive Nutzung ohne Sichtprüfung

Der Wahlschalter rastet in jeder Stellung. Rückmeldung über die gewählte Position erfolgt haptisch



Hergestellt aus langlebigem Kunststoff. Teile verschraubt und nicht geklebt.

Einsatz im Innen- und Außenbereich. Einfache De-/Montage

  • Verteiler für Absaugluft in drei unterschiedlichen Größen und verschiedenen Ausführungen erhältlich
  • Stellungsanzeiger als Zubehör erhältlich
  • Alle Varianten sowie zusätzliches Zubehör findest du im Shop

Diese Absaug-Luft-Verteiler haben den Dreh raus!

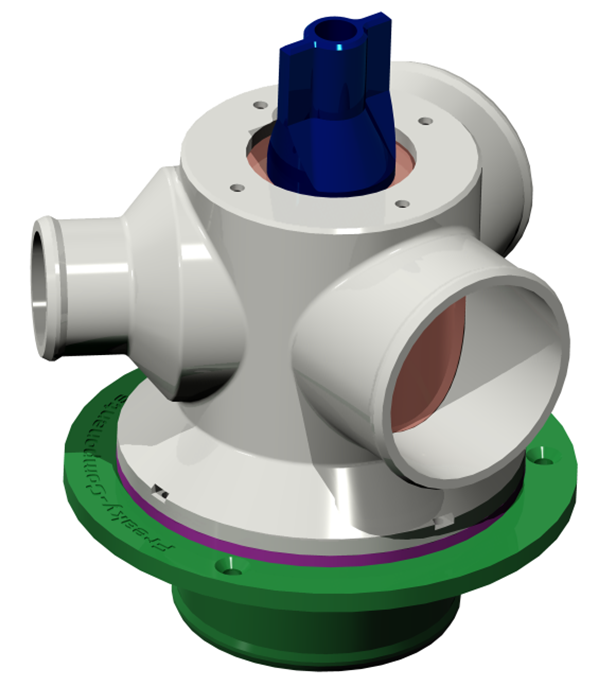

Der Werkstattmeister

Mittlere Größe für 4 Maschinen und direkter Luft-Absperrung



Technisch Daten

Maschinenanschlüsse:

  • Durchmesser außen:  4 x 55mm / 1x blind für Absperrung
  • Anzahl (Stellung): 5 (72°)
  • Einfach - oder Duo-Drehzylinder
  • Absauganschluss:
    • 100mm außen
    • HT-Rohr-DN110
    • 50mm VARIO Schraubdeckel für alle verfügbaren Anschlüsse

Gewicht:  0,65 kg

Druckverlust:

  • 4,6mbar bei 3600 L/min (Bausauger)
  • 32mbar bei 12000L/min (Absauganlage)

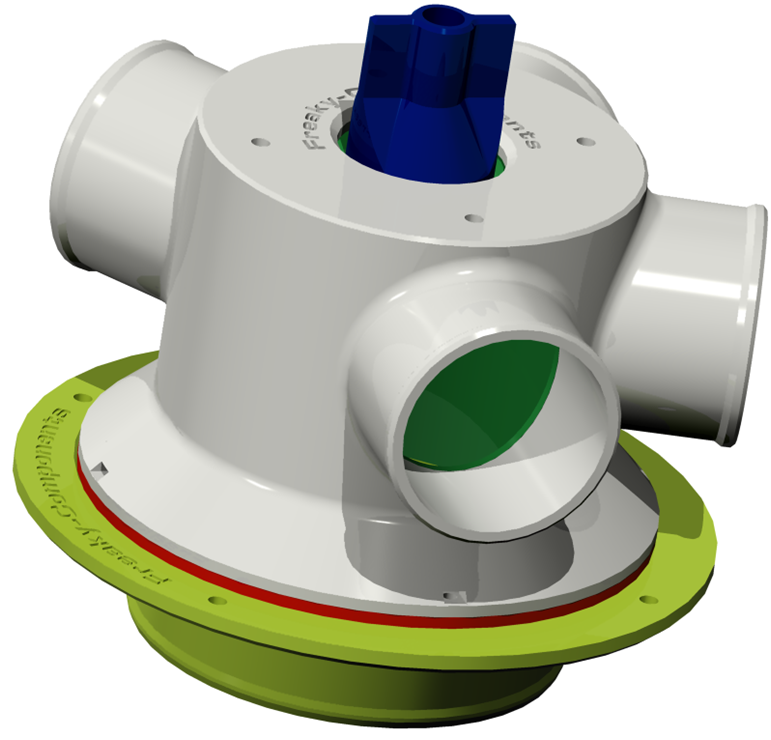

Der Fräs-und Sägetisch- Chef

Kompakte Größe für 3 Maschinen



Technisch Daten

Maschinenanschlüsse:

  • Durchmesser außen:
    • Var. 1: 2 x 55mm / 1x 35mm
    • Var. 2: 3 x 55mm
  • Anzahl (Stellungen): 3 (120°)
  • Absauganschluss:
    • 65mm außen (Standard)
    • 50mm VARIO Schraubdeckel für alle verfügbaren Anschlüsse

Gewicht:  0,35 kg

Druckverlust:

  • 4,6mbar bei 55mm, 3600 L/min (Bausauger)
  • 36mbar bei 35mm, 3600L/min (Bausauger)
  • 37mbar bei 55mm, 12000L/min (Absauganlage)
  • 35mm Anschluss mit Absauganlage nicht zu empfehlen

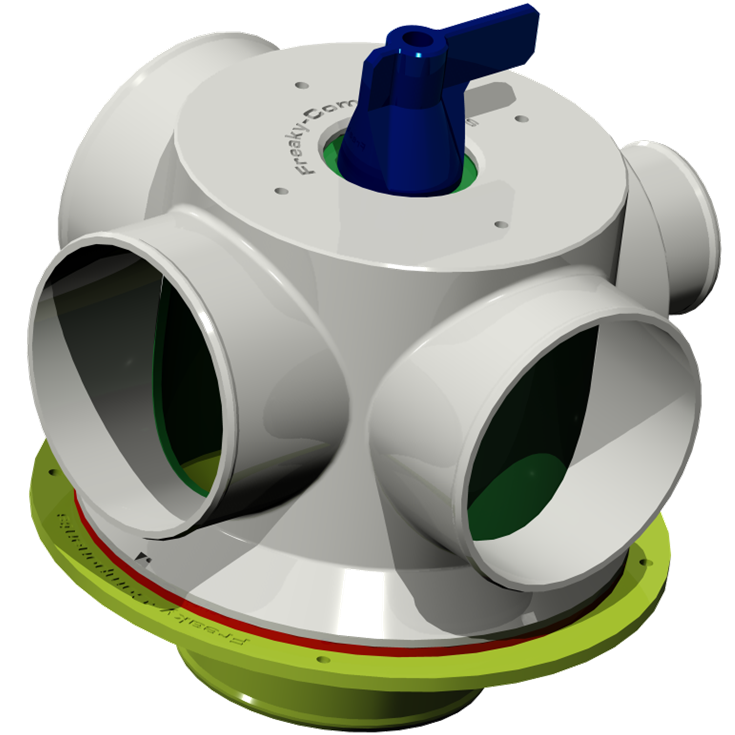

Der große Spänesaugtopf

Absaug-Luft-Verteiler für 4 Maschinen



Technisch Daten

Maschinenanschlüsse:

  • Durchmesser außen:   3 x 100mm / 1x 55mm
  • Absperrung optional mit Deckel
  • Anzahl (Stellungen): 4 (90°)
  • Absauganschluss:
    • 100mm Außendurchmesser (Standard)
    • 100mm Innendurchmesser (106mm außen)
    • HT-Rohr-DN110

Gewicht:  1,1 kg

Druckverlust:

  • 3,8 mbar bei 100mm , 12000L/min (Absauganlage)
  • 32 mbar bei 55mm, 12000L/min (Absauganlage)

Rotor Blast Gate

Ist ein multifunktionaler Luft-Verteiler mit Absperrzylinder zur Späne Absaugung.

Ohne Wartung aber dafür mit viel Arbeitsspaß!

Technologie und Features

Blast Gate

Absperrschieber

Absperrschieber war gestern!
